システムと特長Specification

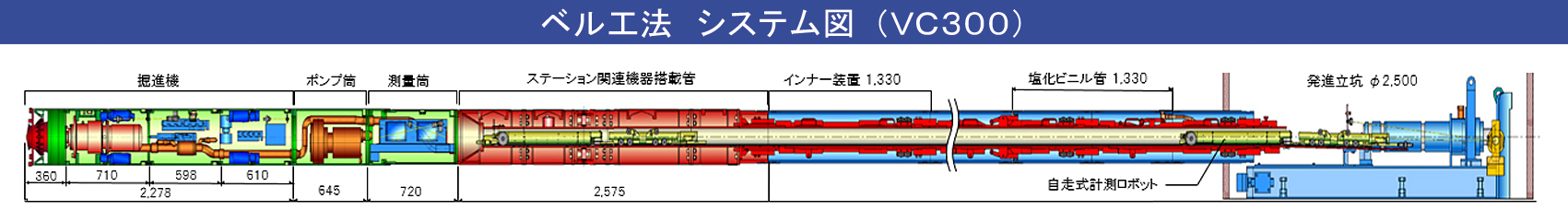

ベル工法のシステム
ベル工法の性能
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ベル工法の機器
| ■掘進機 掘進機は５分割することができ、２号人孔での先導体の 回収並びに鉄蓋（Φ600）からの搬出が可能です。 ＶＣ型掘進機（曲線用）は２箇所の方向修正装置により、 曲率半径60ｍの複数曲線が可能です。 |
 |
| ■ポンプ筒 長距離推進に対応するために開発された、小型の排泥ポ ンプを搭載しています。 |
 |
| ■自動化測量システム（自走式計測ロボット） 土被り深さや埋設物等に影響されない、推進管内での自 動化測量システム（自走式計測ロボット）を採用してい ます。 |
 |
| ■ベル工法用推進管 ベル工法用推進管は、標準管とプッシャー管に区部され、 プッシャー管は16ｍ毎（支持装置の設置個所）に使用し ます。 |
  |
| ■曲線用スペーサー 曲線部においてはスペーサー（t=10㎜)を使用します。 管端部の潰れや破損を防止し、「点」ではなく「面」で 推力を伝達します。  |
 |

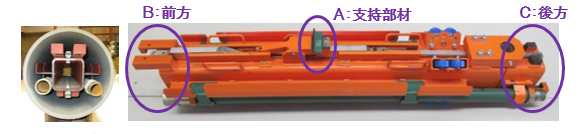

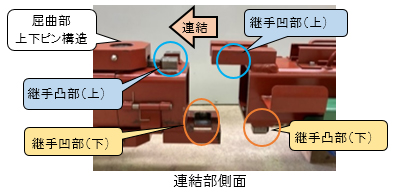

■インナー装置詳細 |
 |

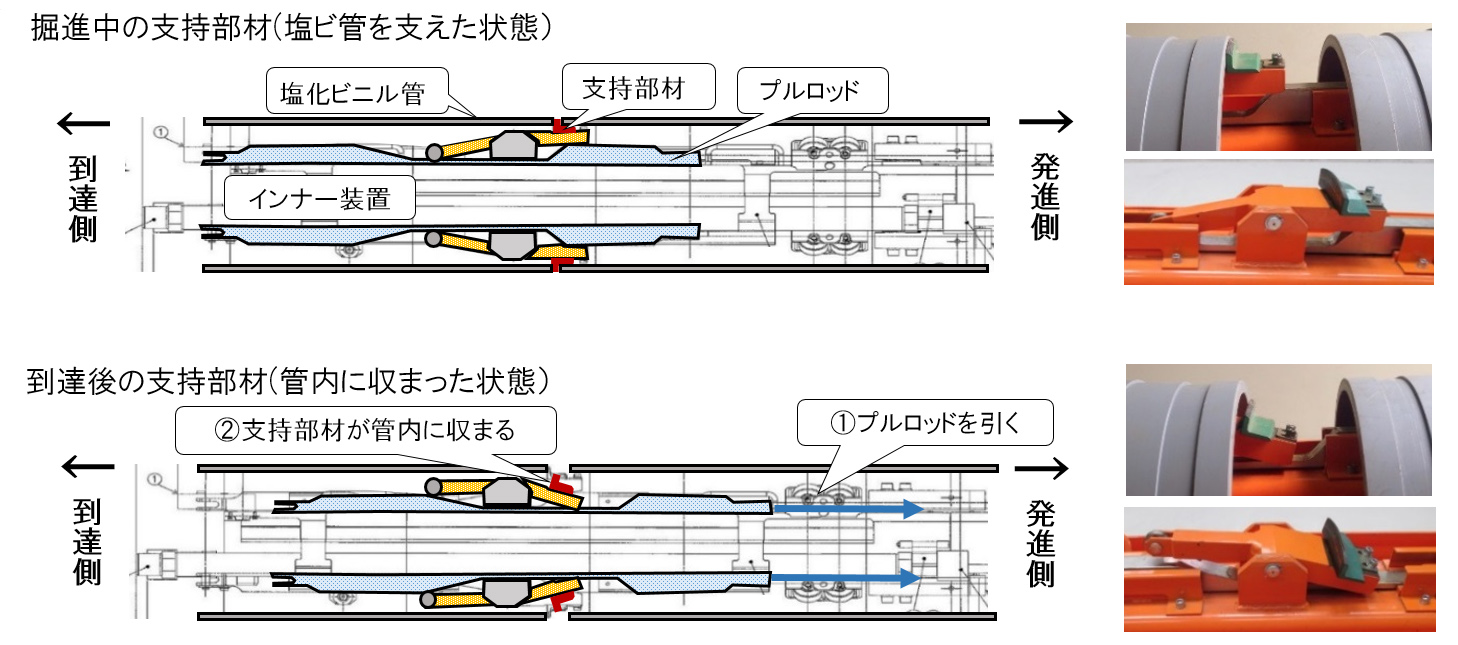

| ■インナー支持装置 インナー支持装置は推進管12本（約16ｍ）毎に設置し、 掘進中に発生する管の周面抵抗力を支持部材に負担させ ます。 到達後にプルロッドを引くことで支持部材が管内に収ま り、先導体とインナー装置を切り離した後、発進立坑に 引き戻しながらインナー装置を順次回収します。 |
 ※画像クリックで拡大します。 |
ベル工法の特長
| ● 長距離推進 | ● ベル工法は、従来工法のように許容推進延長が管の許容耐荷力に 制限されないため、低耐荷力管（塩化ビニル管）でも最大250ｍ の長距離推進が可能です。 |
|
| ● 曲線推進 | ● 掘進機は方向修正装置を２箇所装備することにより、60Ｒまでの 複数曲線推進が可能です。 光学式ジャイロを搭載した自走式計測ロボットによる管内測量を 使用することにより、深い土被り、既設埋設管との併走、河川・ 水路横断等の施工条件下でも高性能な水平位置計測が可能です。 |
|
| ● 支障物に対応 | ● 掘進中、予期しない支障物に遭遇した場合は、引戻して迂回線形 での推進が可能です。 |
|
| ● 工期短縮 | ● 自走式計測ロボットによる管内測量を採用しているので、曲線数 や曲率半径による日進量の低下はありません。 また、ベル工法用推進管（1.33ｍ管）を使用することで、従来工 法で使用する1.00ｍ管より段取り替えを33％少なくし、作業効率 を高めています。 |
|
| ● 長寿命化 | ● 従来、耐久性や耐震性に強い塩化ビニル管での推進は、短距離・ 直線線形のみの対応でした。ベル工法は塩化ビニル管での長距離 曲線推進を実現し、下水道管渠の長寿命化に貢献します。 |
|
| ● 耐震性 | ● ベル工法では耐震性に優れたＳＵＳカラーを採用しています。推進 管ＳＵＳカラー継手部は折角が３度（曲率半径：Ｒ＝26ｍ）まで水 密性が保たれ、水や土砂が流入しません。 |
|
